相同底材的不同處理方式對陰極彩色電泳涂料漆膜色差的影響

隨著電泳涂裝技術的不斷發(fā)展，電泳漆在家電、五金等方面也得到了越來越多的使用。根據市場的需要，電泳漆的顏色也越來越豐富，不再僅限于黑色和灰色了。所以陰極彩色電泳漆就得到了普及，因此色差的控制就成為了困擾彩色電泳漆用戶的一個難點問題了。

下面泓和順小編就來講解一下這個色差的形成機理和怎么來解決這個問題。

色差的形成機理：

電泳漆在其交聯(lián)固化時由于交聯(lián)劑的關系，會產生一點黃變，但是這種黃變是可以通過色漿加以調整的，屬于可控范圍的黃變?？蛻粼趯嶋H的電泳涂裝過程中，在一些經過酸洗的鋼鐵底材上仍會出現(xiàn)較大的黃變現(xiàn)象，而一些鍍鋅件和鋁合金產品就不會有很大的色差變化，這是怎么回事呢？原因就是由于鋼鐵底材在酸性潮濕的環(huán)境下與氧氣發(fā)生反應，被氧化成Fe2+(淺綠色)和Fe3+(黃褐色)離子，在高溫固化過程中，F(xiàn)e2+和Fe3+的一些化合物導致漆膜黃綠相增加，導致出現(xiàn)色差問題。而Zn2+與Al3+均是無色的離子，因此即使有溶出，對于漆膜的色相影響也并不明顯。

下圖為陰極彩色電泳漆以同樣的材質在同樣的工藝條件下，經過不同表面處理電泳后漆膜的色差對比數(shù)據。

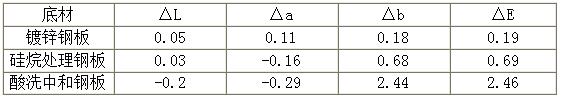

圖：不同底材處理方式對陰極彩色電泳涂料漆膜色差的影響

從上圖可以明顯的看出：鍍鋅鋼板由于鍍鋅層顏色較淺，因此顏色最為接近；而硅烷處理后的鋼板由于封閉了底材，有一點黃變，但并不是很明顯；而酸洗除銹后在通過弱堿中和的鋼板由于加熱時底材直接與水接觸，產生了Fe3+離子，再加上酸洗時產生的Fe2+離子，使漆膜黃綠相，導致色差明顯。

通過上面的對比分析，就容易得出了黃變的問題所在了。那有什么解決辦法呢？目前比較理想的解決辦法就是：在使用彩色陰極電泳涂料對鋼鐵底材進行電泳前處理時，盡量使用機械除銹，比如采用噴砂、打磨或者拋丸等工藝來替代酸洗工藝，盡可能使用鋅系磷化與硅烷處理，避免鐵離子影響電泳漆膜的彩色效果。

深圳市泓和順科技有限公司是一家電泳漆廠家，同時可提供電泳涂裝解決方案設計；電泳涂裝生產線設計、建設；電泳技術支持；售后服務保障于一體的專業(yè)服務。尤其在彩色電泳漆領域有著豐富的經驗，如果大家對：不同底材處理方式對陰極彩色電泳涂料漆膜色差的影響問題還沒能明白的，歡迎來電咨詢了解。
